一、概述和使用范围
2001年10月开始实施的新煤矿安全手册第三百三十六条规定，每次爆破作业前，爆破工必须作电爆网络全电阻检查。严禁用发爆器打火发电检查电爆网络是否导通。
根据上述要求，按国标GB3836．1-2000 、GB3836．1-2000的要求，设计成本质安全型专用电雷管网络电阻测试仪。
该仪器是一种读数，性能稳定可靠，外壳结构上采用原弧流线型设计，3数字表头显示，操作简便，功耗小，重量轻的便携式仪表。
本仪器广泛使用于煤矿井下可燃气体爆炸性环境和其它工况下，检测单只电雷管和电雷管网络总电阻值，也适用于电雷管生产和库存单位做检验仪表。

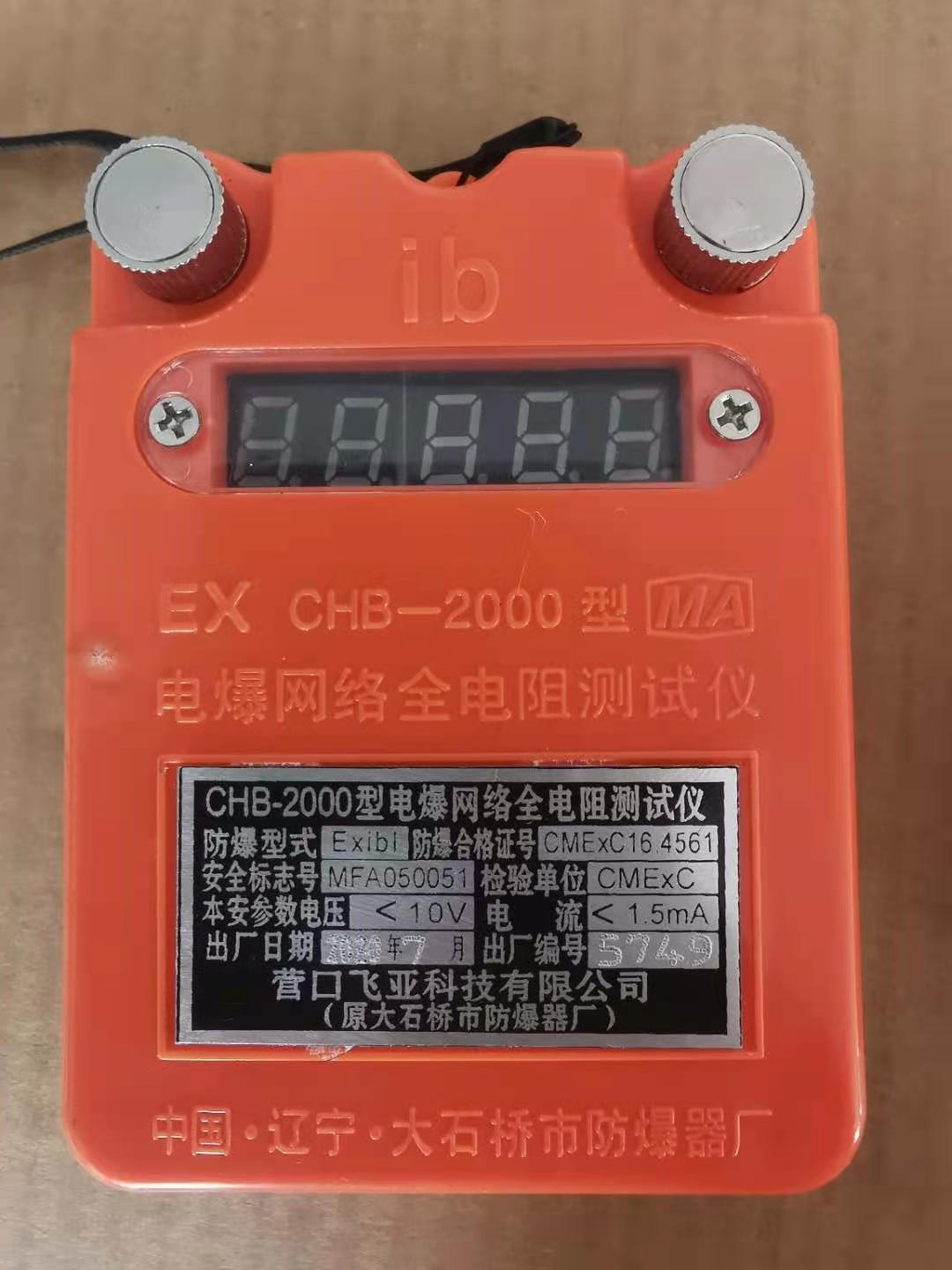

CHB-2000电爆网络全电阻测试仪是爆破工程中爆破网络全电阻的检测和单只电直流电阻的测量，对整个爆破工程来说是不可缺少的；杂散电流的存在对使用电起爆是一大威胁。杂散电流的来源较多，但在矿山主要来源于架线式电机车牵引网路的漏电和动力电网的漏电，掌握各处杂散电流的大小和变化规律，采取消除杂电的措施，对于防止因杂散电流引起的电早爆事故是十分重要的。CHB-2000电爆网络全电阻测试仪为防护安全类仪表，适用于爆破工程中检测爆破网路全电阻值、单只电的直流电阻及爆破现场的杂散电流。本机结构牢固，防潮防水，便于携带和维护。《煤矿规程》第三百零九条规定：电（包括清退入库的电）在发给爆破工前，必须用电检测仪逐个做全电阻检查，并将脚线扭结成短路。严禁发放电阻不合格的电。《煤矿规程》第三百三十六条规定：每次爆破作业前，爆破工必须做电爆网路全电阻检查。严禁用发爆器打火放电检测电爆网路是否导通。

二、基本原理

直流电阻的测量，本仪器采用了电流稳定度非常高的精密恒流电路。它输出的电流通过被测电阻，产生一个正比于被测电阻值的电压，送到A/D转换器的模拟电压输出端。A/D转换器为双积分型大规模集成电路，它具有功耗低、抗干扰能力强、精密度高等优点。

电阻测量时是把从被测电阻上送来的电压进行模数转换，转换的结果以数字方式输出，并送到显示器，显示出被测电阻的阻值。

杂散电流的测量是测量风水管、铁轨、矿石、岩石等任意两点流过一只假定等效电阻所产生的电流，相当于一只电的两根脚线碰到这两点，通过这只电将产生的电流。因此，测定的杂散电流值可以反映出对电起爆的危险程度。而测量任意两点的杂散电压不能反映出其危险程度。这是因为风水管、铁轨、矿石、岩石等任意两点间呈现的内阻是很不一样的，当有同样大的杂散电压时，由于内阻不同，流过的电流将相差很大，所以不能用测试杂散电压的方法来反映杂散电流对电起爆的危险程度。

测量直流杂散电流时，程序自动识别交直流杂散电流流过等效电阻时产生一个电压降，送到A/D转换器的模拟电压输入端进行模数转换，并显示出杂散电流的大小。电阻测试仪  电雷管网络电阻测试仪

三、主要技术性能

1、测量范围

电阻：0.0～200.0Ω 0～2045Ω 两档自动转换 I≤1.1mA

杂散电流：0～2045mA交、直流自动识别

2、测量精度

电阻档：±0.5%

杂散电流：±1%

3、外型尺寸：157×89×51（mm3）

4、仪器重量：0.3kg

四、使用及注意事项

1、电阻测量

开启电源，两表笔的接线叉接于右边两接线柱，两表笔触碰待测电阻，“Ω”指示灯亮，从显示器上可直接读出被测电阻值。小于200Ω，分辨率为0.1Ω；大于200Ω，分辨率为1Ω。

2、杂散电流测量

开启电源，两表笔的接线叉接于左边两接线柱，两表笔触碰被测两点，从显示器上可直接读出被测杂散电流值。如为直流电流，“mA”指示灯亮；如为交流电流，“mA”指示灯闪烁，大于2045 mA时，超量程显示“–1”。

3、注意事项

不可长时间测量大于1A的电流，大于2A时该仪器将超量程显示“–1”。

当显示数字出现闪烁时，表示电池已欠压，应及时更换电池。

使用完毕，应将电池开关置于“关”的位置。
